板对板连接器

板对板（BTB）连接器以可堆栈的形式用于印刷电路板（PCB）之间的精确互连。它们可以适应各种类型的PCB方向、相对距离和空间限制，以实现设计的灵活性。此外，还有多种材料、镀层、间距和高度可供选择，以满足电气和机械规格。基于不同的互连目的，板对板连接器又支持高速连接器、浮动连接器或电源连接器等类型。为了达到预期的性能效果，在设计一个合适的互连系统时，应考虑上述所有因素。

板对板连接器类型

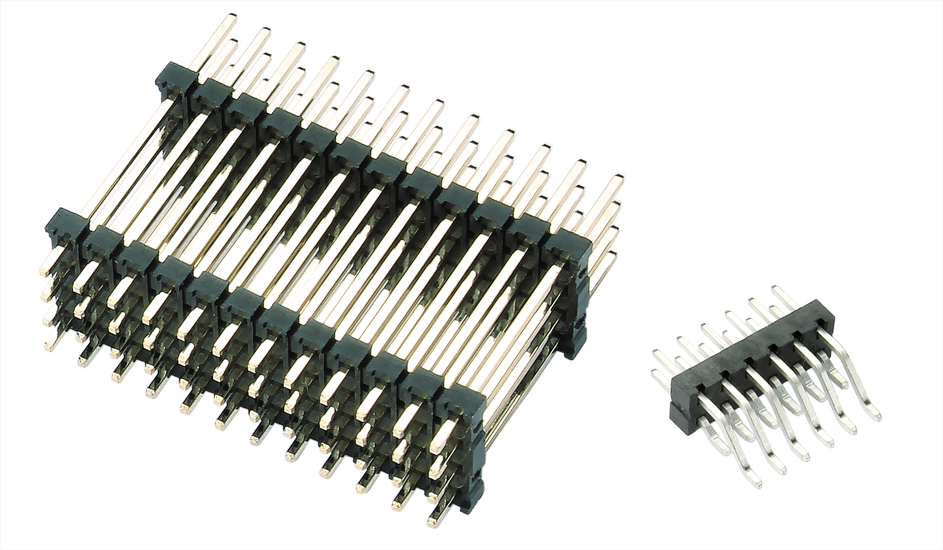

排针

排针（公座）和排母（母座）通常是配套使用的。公座排针由一排或多排金属Pin针和一个（或多个）塑料底座组成。由于其简易性，公头排针是最具成本效益的。

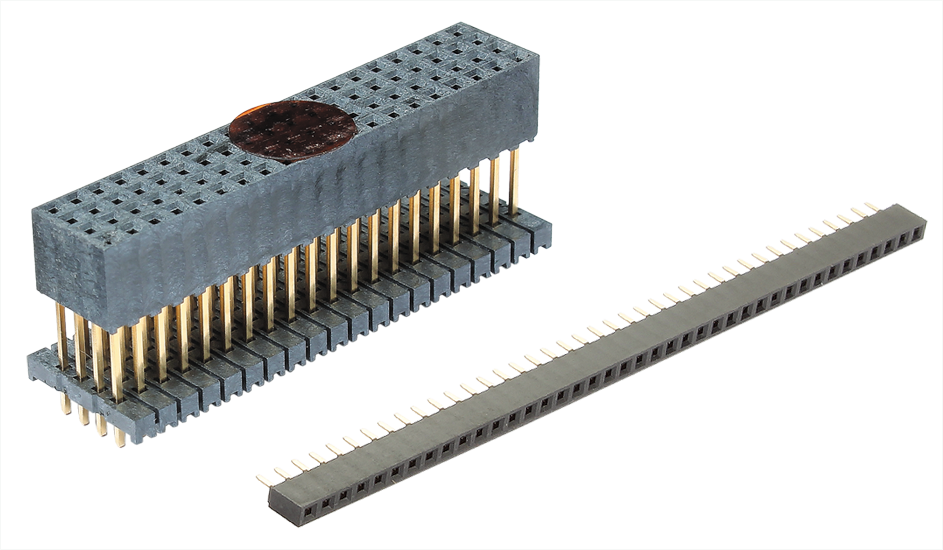

排母

母座是为公座所适配的插座。这些连接器进一步完善了设计，允许PCB之间轻松连接，并且可在其中一个针座损坏时轻松更换。

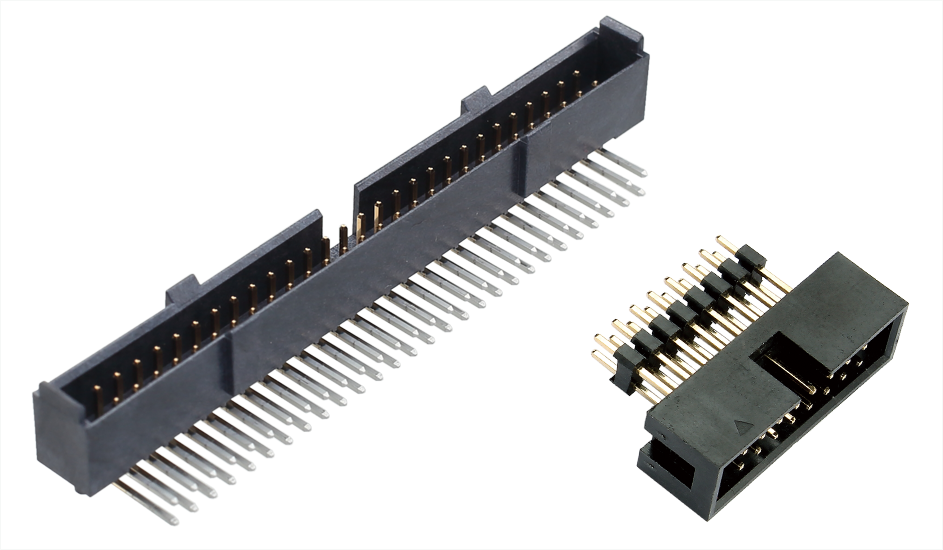

简牛连接器

简牛连接器的特点是针座周围有一个塑料护罩。这有助于在配接过程中引导连接器，避免配接错误。

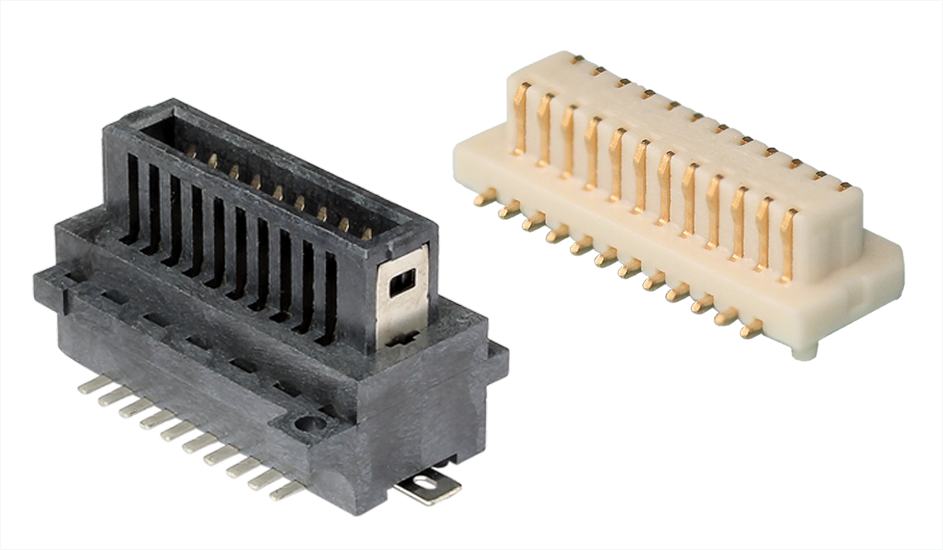

高速连接器

高速连接器是专门为高速工业应用设计的，采用坚固的端子和耐高温塑料制作。独特的接触结构使其能够保持稳定的阻抗曲线，最终将连接过程中的噪音和信号损失降到最低。安全数据传输速度可高达4Gbps。

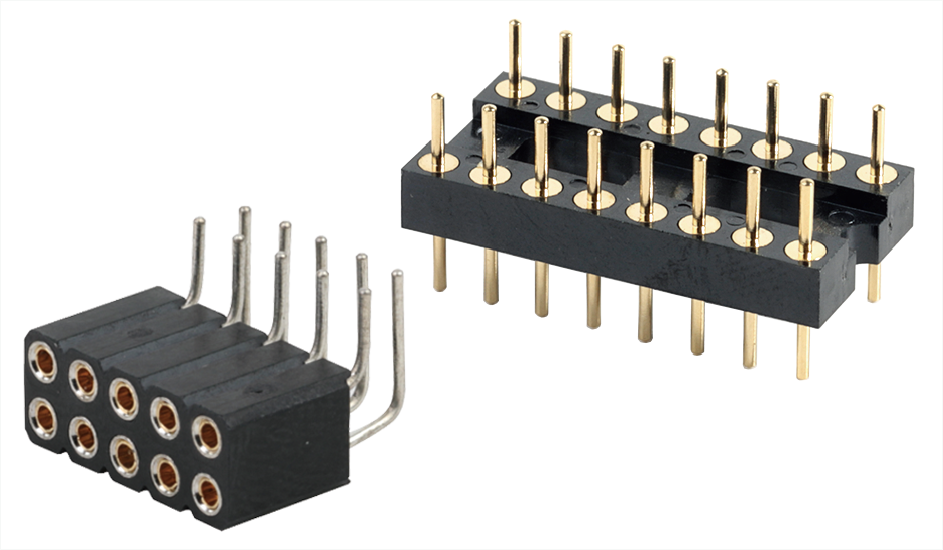

圆孔/IC针座

圆孔/IC针座是用于连接器间的紧密接触，它们提供了无缝的安装过程，并且能在多种不同的板对板间距中提供灵活的解决方案。通过组合不同的IC针座和插座，能够提供广泛的应用选项，满足不同设计的需求。

连接器的方向选项有哪些？

PCB方向是指通过BTB连接器连接的两个PCB之间的相对位置。以下是一些常见的BTB连接器方向：

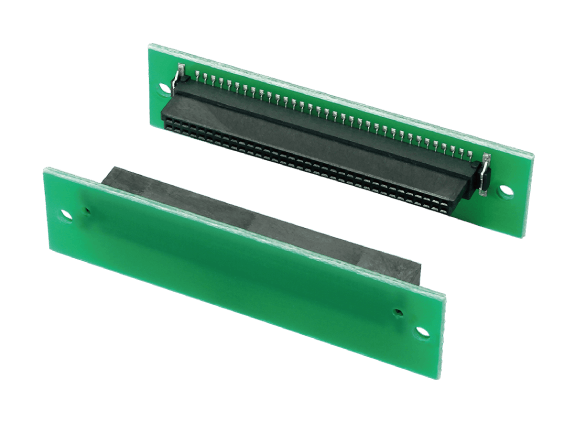

平行

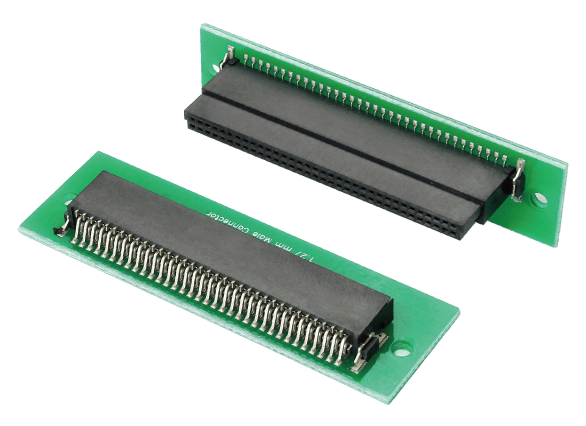

垂直

水平

为了适应不同的PCB方向（平行、水平、垂直），板对板连接器被开发为直角、直线和U形设计。

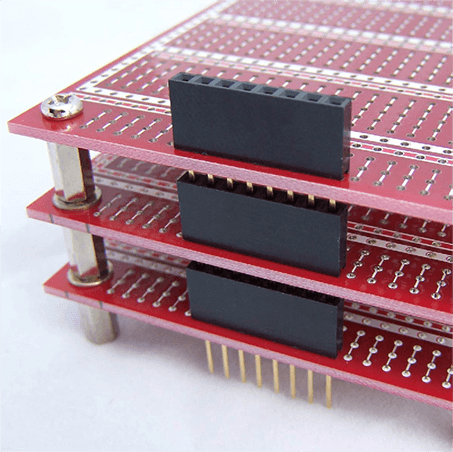

如何堆叠PCB？

在小型化、轻量化和高速化的趋势下，设计人员常常面临许多机械和电气上的约束。Greenconn提供多种解决方案，以适应所有堆叠选项。

垂直 - 平行、夹层 - 两个连接器垂直朝向。这使得一个PCB可以堆叠在另一个上面，从而减少表面积。

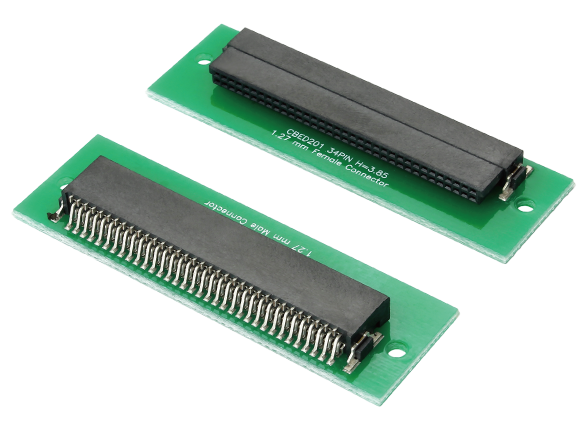

水平 - 180度、共面、端对端 - 两个连接器处于水平方向。从设计角度看，这使得配对的中心线尽量低于PCB。

垂直 - 主板与子板 - 连接器彼此垂直。这在硬盘应用中很常见，其中多个“子板”堆叠在一个主板上，有效地扩展了数据存储空间。

堆叠PCB的优点：设计可以模块化成更小的PCB，并且可以在组装时通过BTB连接器进行连接。这不仅改善了设计过程，还可以方便地进行修改。

从组装的角度来看，使用较小的PCB而非单一大型PCB可以提高产品的可制造性。

总之，合理地堆叠PCB层可以提高设计的电磁兼容性（EMC）。

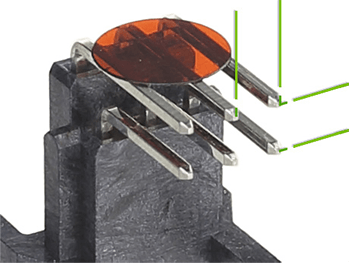

连接器间距是什么？

连接器间距是指一个接触点的中心到下一个接触点的中心的距离。当一个连接器有多排时，每排的间距和排与排之间的间距可能不同。

在选择正确的连接器间距时，硬件设计人员需要考虑多个因素：
1. 空间约束 - 间距越小，连接器的尺寸越小。此外，更小的间距可以在相同的空间内提供更多的接触点。
2. 电气参数 - 间距大小与电气规格如电流额定值和耐电压等具有正相关关系。
3. 其他物理约束 - 根据设计要求，Greenconn提供多种低轮廓连接器选项，适用于各种间距需求。我们也接受定制请求。
